В Татарстане завершается строительство первой в регионе цифровой подстанции

Строительство подстанции закрытого типа «Портовая» рядом с одноименным энергообъектом, построенным в 60-х годах XX века, началось в 2017 году. Изначально планировалась классическая схема с разделением систем РЗА и АСУ ТП: предполагалось, что системы РЗА будут обмениваться информацией в рамках аналогово-дискретного принципа (по «меди»), а системы АСУ ТП — по цифровым каналам связи. Однако через год год было принято решение о максимальном соответствии новой подстанции требованиям технологии цифровой подстанции и с использованием концепции объединения традиционного первичного оборудования с умным вторичным, позволяющим преобразовывать аналоговые сигналы в цифровые. Высокий уровень автоматизации должны были обеспечить микропроцессорные терминалы РЗА и системы АСУ ТП — в помещениях ЗРУ 6 кВ и ЗРУ 110 кВ было установлено более 200 принципиально новых цифровых устройств. Также отмечается, что применение цифровых устройств РЗА, работающих по стандарту IEC 61850, обеспечит гибкость в построении новых логических схем взаимодействий между устройствами РЗА и простоту конфигурации. Проектирование объекта выполнил инженерный центр «ЭнергоРазвитие» в качестве генерального проектировщика при участии субподрядной организации «ТатНИПИэнергопром».

Среди основных преимуществ цифровой подстанции — упрощение эксплуатации энергообъекта и как следствие уменьшение трудозатрат. Системы диагностики и мониторинга, которые отображают исчерпывающую информацию в режиме реального времени на мониторы автоматического рабочего места дежурных электромонтера и диспетчера, позволяют следить за состоянием функционирования подстанции и предотвращать отказы электрооборудования.

Передача цифровых потоков значений тока и напряжения, обмен информацией между устройствами РЗА, системами АСУ ТП и другими интеллектуальными электронными устройствами в цифровом виде по протоколу IEC 61850 — это единое информационное пространство, созданное на ПС 110 кВ «Портовая».

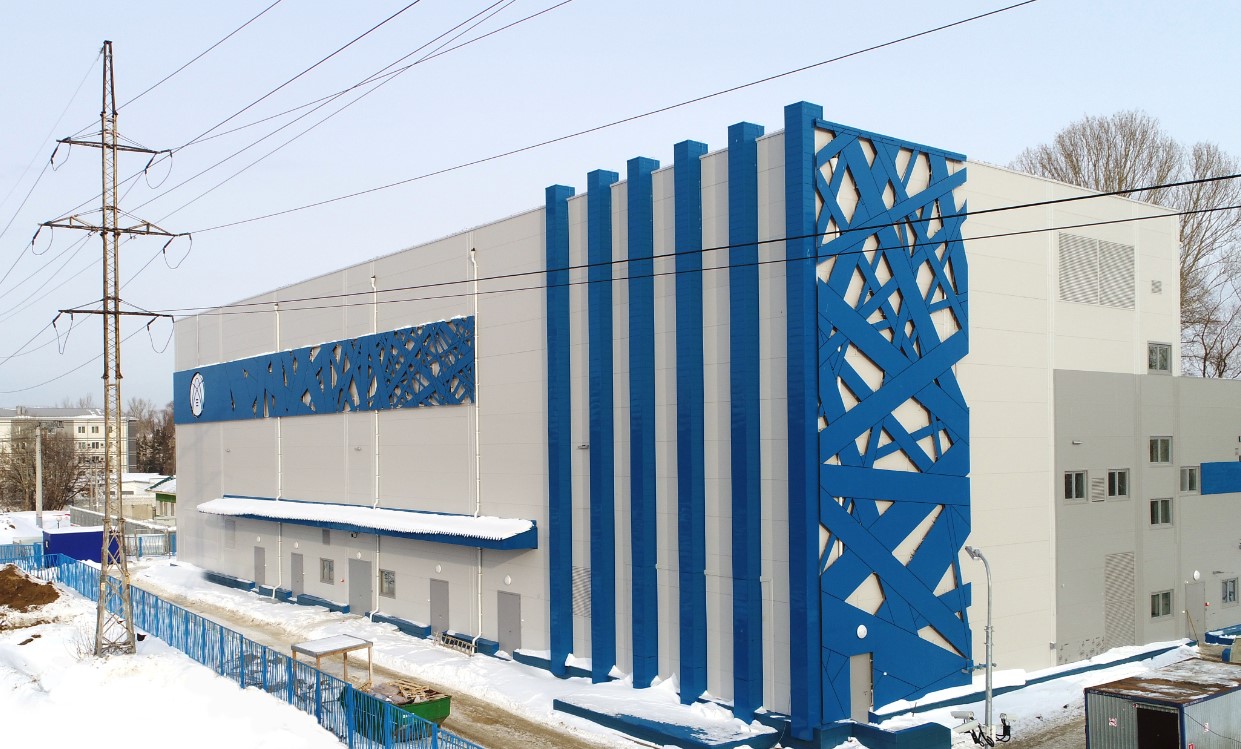

ПС 110 кВ «Портовая» / «Сетевая компания» В рамках реконструкции ПС «Портовая» использован следующий парк оборудования:

• электромагнитные трансформаторы тока и напряжения 110/6 кВ (традиционные),
• цифровые преобразователи аналоговых сигналов 110/6 кВ,
• цифровые преобразователи дискретных сигналов 110/6 кВ,
• микропроцессорная релейная защита 110 кВ,
• микропроцессорная релейная защита 6 кВ,
• измерительные модули 6 кВ,
• автоматизированная система управления подстанцией на контроллерах присоединения,
• система синхронизации единого времени,
• сетевые коммутаторы.

Также были использованы шкафы УСО, за счет чего исключены километры кабельных связей, при этом посредством этих шкафов передаются такие же большие объемы информации в устройства РЗА и системы АСУ ТП по цифровым каналам связи.

Телеуправление первичным оборудованием и функциями РЗ позволяет применять автоматизированные бланки переключений.

Интеллектуальное оборудование управляется в том числе дистанционно: как с автоматизированного рабочего места оперативного персонала (АРМ), из диспетчерского центра КЭС и из центра управления сетями «Сетевой компании». Телеуправление первичным оборудованием и функциями релейной защиты позволяет в полном объеме применять автоматизированные бланки переключений, что в конечном счете минимизирует участие в процессе оперативного персонала. Компания не планирует специального переобучения персонала на новое оборудование. Поставками оборудования занимались «НПП „Экра“», «НТЦ „Механотроника“», «Прософт-Системы» и «ПиЭлСИ Технолоджи». Согласованность в действиях различных видов оборудования обеспечили подрядные организации «Средневолжсксельэлеткросетьстрой», «Авангард Энерго» и «Энергозащита».

Внедряя это оборудование, мы постепенно стали ощущать свою причастность к истории, потому что стоим у истоков дальнейшей глобальной цифровизации электросетевого комплекса. Очевидность этих изменений диктуют простота и удобство обслуживания, которые предоставляет нам эта технология. Если раньше для того чтобы передать сигнал с одного устройства, надо было разматывать километры кабеля, то сейчас все микропроцессорные терминалы РЗА работают в одной сети, достаточно послать сигнал с одного терминала, устройства АСУ ТП в сеть и подписать на него конкретные терминалы, устройства АСУ ТП.

Оценить преимущества нового цифрового энергообъекта сотрудники «Сетевой компании» смогут после того, как будет получено разрешение на допуск в эксплуатацию энергоустановки от Приволжского управления Ростехнадзора и электрическая подстанция будет поставлена под напряжение. Отметим, что в ближайшем будущем «Сетевая компания» планирует оцифровать еще один энергообъект на территории Казани (причем по принципиально иной схеме) — подстанцию 110 кВ «Азино». [gridcom-rt.ru]
