С вводом поддержки терминалами REF615 протокола Sampled Values, причем как с точки зрения формирования, так и с точки зрения приема данных в формате этого протокола, становится возможным формирование цифрового потока измерений напряжения из шкафа ТН в адрес других терминалов распредустройства. Для реализации заданной идеологии не только устройства REF615, устанавливаемые в шкафу ТН, должны иметь точную временную синхронизацию - это требование также становится применимо к терминалам других присоединений. Для всех терминалов REF615 заявлена поддержка протокола синхронизации времени IEEE 1588 v2 Precision Time Protocol (PTP) в соответствии с профилем для электроэнергетики (IEEE C37.238-2011).
Терминалы REF615 поддерживают IEC 61850-9-2LE, что означает, что помимо напряжения, они могут осуществлять и передачу сигналов тока в цифровом формате. Однако это не имеет большого смысла в типовых условиях, когда терминалу заданной ячейки достаточно информации о токе со «своего ТТ». По этой причине, с вводом поддержки Sampled Values для этой линейки, ABB ставит акцент именно на отказ от традиционных цепей напряжения.Терминалы REF615 научили делиться напряжением по цифре
Терминалы ABB REF615 получили поддержку протокола Sampled Values (IEC 61850-9-2LE). При этом речь идёт не только о приёме потока мгновенных значений тока и напряжения, но и его формировании. Зачем это нужно терминалу РЗА для присоединений 6-10 кВ?

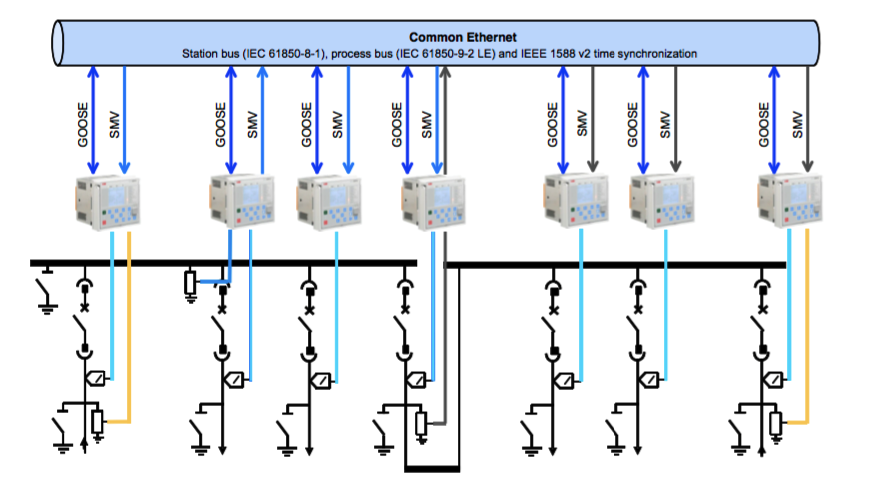

В первую очередь, стоит отметить, что терминалы REF615 уже достаточно давно поддерживают МЭК 61850-8-1 (GOOSE, отчеты, управление и др.), что позволяет отказаться от кабельных связей между ячейками КРУ, повысить заводскую готовность распредустройств 6-10 кВ и обеспечить мониторинг информационного обмена между терминалами. При этом, однако, сохранялась необходимость прокладки цепей напряжения от шкафа ТН в ячейки присоединений, к примеру, для реализации функции направленной токовой защиты на отходящих присоединениях и ряда других функций. С вводом поддержки терминалами REF615 протокола Sampled Values, причем как с точки зрения формирования, так и с точки зрения приема данных в формате этого протокола, становится возможным формирование цифрового потока измерений напряжения из шкафа ТН в адрес других терминалов распредустройства. Для реализации заданной идеологии не только устройства REF615, устанавливаемые в шкафу ТН, должны иметь точную временную синхронизацию - это требование также становится применимо к терминалам других присоединений. Для всех терминалов REF615 заявлена поддержка протокола синхронизации времени IEEE 1588 v2 Precision Time Protocol (PTP) в соответствии с профилем для электроэнергетики (IEEE C37.238-2011).
Терминалы REF615 поддерживают IEC 61850-9-2LE, что означает, что помимо напряжения, они могут осуществлять и передачу сигналов тока в цифровом формате. Однако это не имеет большого смысла в типовых условиях, когда терминалу заданной ячейки достаточно информации о токе со «своего ТТ». По этой причине, с вводом поддержки Sampled Values для этой линейки, ABB ставит акцент именно на отказ от традиционных цепей напряжения.
С вводом поддержки терминалами REF615 протокола Sampled Values, причем как с точки зрения формирования, так и с точки зрения приема данных в формате этого протокола, становится возможным формирование цифрового потока измерений напряжения из шкафа ТН в адрес других терминалов распредустройства. Для реализации заданной идеологии не только устройства REF615, устанавливаемые в шкафу ТН, должны иметь точную временную синхронизацию - это требование также становится применимо к терминалам других присоединений. Для всех терминалов REF615 заявлена поддержка протокола синхронизации времени IEEE 1588 v2 Precision Time Protocol (PTP) в соответствии с профилем для электроэнергетики (IEEE C37.238-2011).
Терминалы REF615 поддерживают IEC 61850-9-2LE, что означает, что помимо напряжения, они могут осуществлять и передачу сигналов тока в цифровом формате. Однако это не имеет большого смысла в типовых условиях, когда терминалу заданной ячейки достаточно информации о токе со «своего ТТ». По этой причине, с вводом поддержки Sampled Values для этой линейки, ABB ставит акцент именно на отказ от традиционных цепей напряжения.
