Процесс инжиниринга в соответствии со стандартом МЭК 61850 тесно связан с работой с информационными моделями устройств. «Кирпичиками», образующими информационные модели, являются логические узлы (Logical Nodes), их описанию в МЭК 61850 посвящен отдельный раздел 7-4. Условно их можно разделить на 2 класса:
- Узлы, описывающие интегрированные в устройство функции (защита, автоматика);
- Узлы, описывающие дополнительные функции, активируемые пользователем (мониторинг).
Рассмотрим подробней работу со вторым классом узлов в программном комплексе DIGSI 5 на примере функции мониторинга элегаза в трех отсеках КРУЭ, реализуемой ИЭУ 6MD68.
Сигналы давления элегаза в каждом из отсеков передаются ИЭУ по токовым петлям 4-20 мА, при превышении уставки необходимо формировать сигнал индивидуальной сигнализации отсека и групповой сигнализации всех трех отсеков по логике «ИЛИ».
DIGSI 5 предусматривает 2 режима работы – классический через матрицу ранжирования и режим редактора структуры информационной модели МЭК 61850.
Решение задачи начинается с добавления в проект модулей аналогового ввода ANAI, сигналы предупредительной сигнализации создаются путем задания соответствующей CFC-логики.

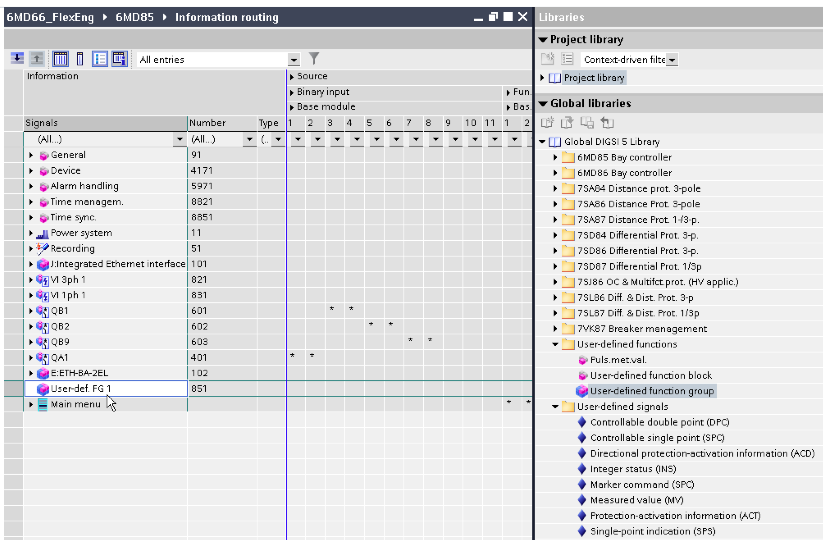

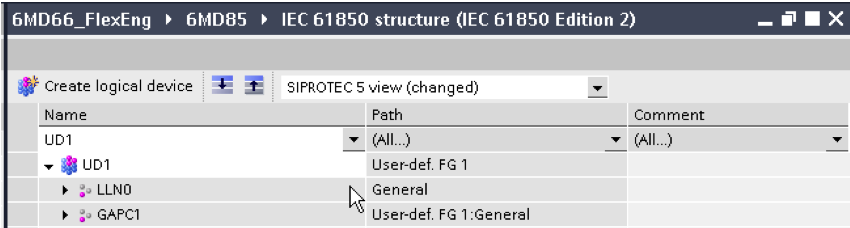

Далее матрицу ранжирования добавляется новая пользовательская функциональная группа, при этом создается новое логическое устройство «UD1» в режиме редактора МЭК 61850.

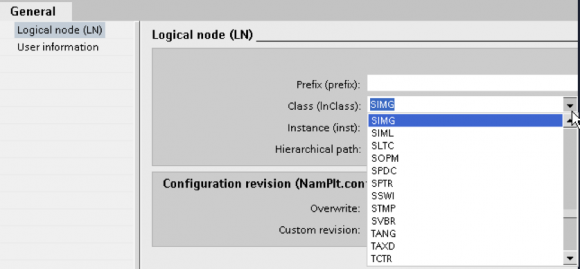

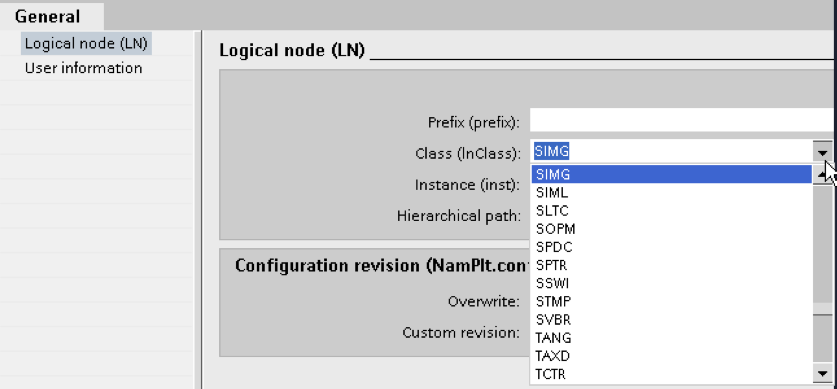

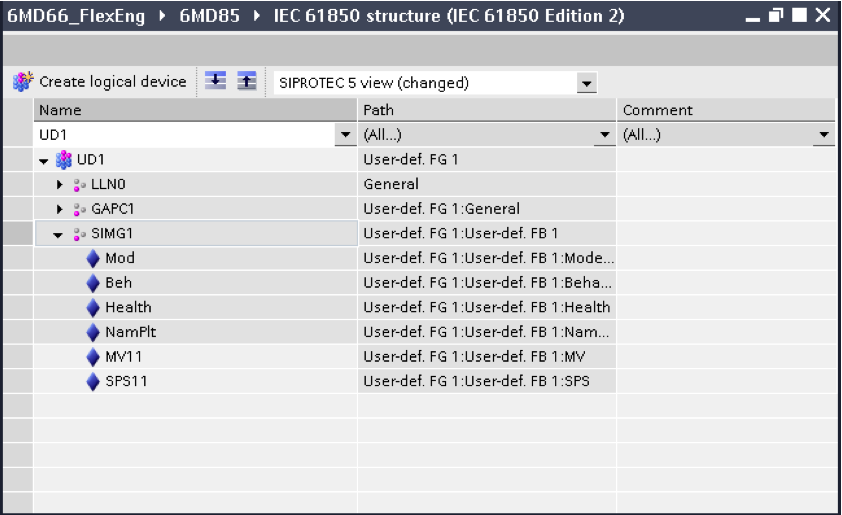

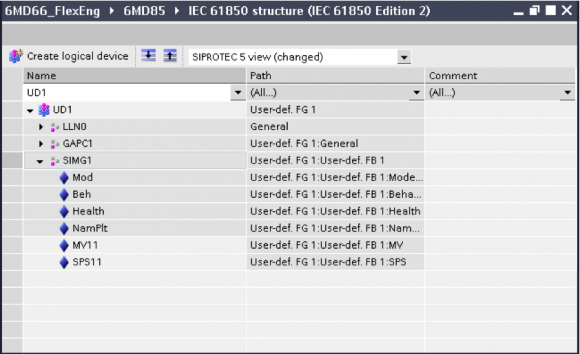

Далее функциональную группу необходимо «наполнить» функциональными блоками и сигналами, соответствующими составу узла SIMG (мониторинг изолирующей среды) и в режиме редактора МЭК 61850 присвоить созданный пользователем узел классу SIMG.
Имена объектов в режиме матрицы ранжирования пользователь может задавать самостоятельно, тогда как в редакторе МЭК 61850 они определяются в соответствии со стандартом.
Концепция созданной Siemens системы заключается в том, чтобы специалист РЗА и специалист по телекоммуникациям согласно МЭК 61850 видели устройство каждый под своим привычным углом зрения.
Источник: industry.siemens.com
