- развитие в структуре нагрузки отечественной энергосистемы отраслей, требовательных к качеству электроэнергии (сферы информационно-технологических услуг, производства с непрерывными циклами);
- широкое внедрение техники, искажающей форму кривой напряжения (дуговых и индукционных электрических печей, сварочных установок, средств силовой электроники и вычислительной техники);
- необходимость снижения доли стоимости электроэнергии в отечественной продукции и услугах (в том числе за счет снижения потерь и ущерба, вызванных неудовлетворительным КЭ).

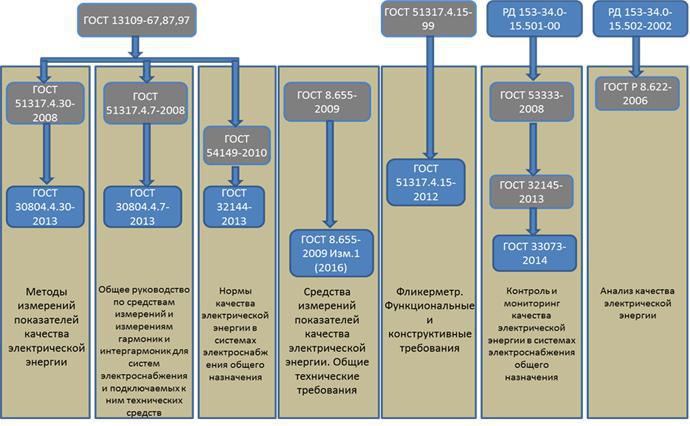

- ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» [5];
- ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии» [6];
- ГОСТ 30804.4.7-2013 «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств» [7];
- ГОСТ 33073-2014 «Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения» [8];
- ГОСТ Р 8.655-2009 (Изм. № 1) «Государственная система обеспечения единства измерений (ГСИ). Средства измерений показателей качества электрической энергии. Общие технические требования (с Поправкой)» [9];
- ГОСТ Р 51317.4.15-2012 «Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования» [10].
- ГОСТ 32144-2013 и связанные с ним стандарты ГОСТ 30804.4.30-2013, ГОСТ 30804.4.7-2013 и ГОСТ Р 51317.4.15-2012 приведены в приложении к техническому регламенту ТР ТС 020/2011 «Электромагнитная совместимость технических средств» [12] и являются обязательными к применению;
- стандарт организации СТО 56947007-29.200.80.180-2014 содержит ссылки на ГОСТ 32144-2013, ГОСТ Р 8.655-2009 (Изм. № 1);
- требования на соответствие процесса измерений качества электроэнергии ГОСТ 33073-2014 включаются в состав технических заданий и корпоративных технических стандартов (см. СТО 34.01-39.1-001-2015 «Регламент организации и проведения контроля и мониторинга качества электрической энергии в электросетевом комплексе ПАО „Россети“» [13]).
- показатели качества электрической энергии — ПКЭ (величины, характеризующие качество электроэнергии, см. таблицу 1);
- параметры электрической энергии, не являющиеся ПКЭ (см. таблицы 2–5).
- контроль КЭ с целью проверки соответствия ПКЭ установленным нормам;
- мониторинг: одиночные, периодические или непрерывные обследования КЭ для оценки КЭ и управления качеством (в документе РД 153-34.0-15.502-2002 «Методические указания по контролю и анализу качества электрической энергии в системах электроснабжения общего назначения. Часть 2. Анализ качества электрической энергии» [15] используется термин «технический контроль КЭ»).
- СИ должны формировать значения ПКЭ (кроме случайных событий) и параметров на интервалах времени 3 секунды (кроме частоты и фликера), 10 секунд (для частоты), 10 минут, 2 часа (см. ГОСТ 30804.4.30-2013), 1 минута, 30 минут (см. СТО 56947007-29.200.80.180-2014).
- в ГОСТ 13109-97 количественные нормы ПКЭ приведены для точки общего присоединения (ТОП), а нормы в ГОСТ 32144-2013 — для точки передачи электрической энергии пользователям сети;
- ГОСТ 13109-97 включает в себя описания методов измерений, а из ГОСТ 32144-2013 методы измерений перенесены в стандарты ГОСТ 30804.4.30-2013, ГОСТ 30804.4.7-2013, ГОСТ Р 51317.4.15-2012.
| ГОСТ 8.655-2009 (редакция 2016 года) | ГОСТ 32144-2013 | СТО 56947007-29.200.80.180-2014 | ГОСТ 33073-2014 |
| Среднеквадратическое значение напряжения U |
- |
- |
Фазные/междуфазные напряжения (среднеквадратичные значения) (Примечание: в ГОСТ 33073-2014 рассматривается как параметр, а не показатель) |
| Отклонение частоты Δf | Отклонение частоты Δf | Δf, отклонение частоты, Гц | Отклонение частоты |
| Суммарный коэффициент гармонических составляющих напряжения KU (на основании не менее 40 гармоник) | Значение суммарного коэффициента гармонических составляющих напряжения KU для гармонических составляющих до 40-го порядка | KU, коэффициент искажения синусоидальности кривой напряжения (с учетом влияния всех гармоник напряжения до 50-го порядка), % | Суммарный коэффициент гармонических составляющих напряжения |
| Коэффициент n-й гармонической составляющей напряжения KU(n) (не менее чем для 40 гармоник) | Значения коэффициентов гармонических составляющих напряжения до 40-го порядка KU(n) | KU(n), коэффициент n-ой гармонической составляющей напряжения, % (до 50-го порядка) | Коэффициенты гармонических составляющих, не менее 40 |
| Коэффициент несимметрии напряжений по обратной последовательности K2U | Коэффициент несимметрии напряжений по обратной последовательности K2U | K2U, коэффициент несимметрии напряжений по обратной последовательности, % | Коэффициент несимметрии напряжений по обратной последовательности |
| Коэффициент несимметрии напряжений по нулевой последовательности K0U | Коэффициент несимметрии напряжений по нулевой последовательности K0U | K0U, коэффициент несимметрии напряжений по нулевой последовательности, % | Коэффициент несимметрии напряжений по нулевой последовательности |
| Длительность провала напряжения ΔtП | Длительность провала напряжения ΔtП | ΔtП, длительность провала напряжения | длительность провала напряжения |
| Глубина провала напряжения δUП |
- |
δUП, глубина провала напряжения, % | Глубина провала напряжения |
|
- |
Остаточное напряжение провала напряжения |
- |
- |
|
- |
Остаточное напряжение прерывания напряжения |
- |
- |
|
- |
Длительность прерывания напряжения ΔtПР |
- |
Длительность прерывания напряжения |
| Длительность временного перенапряжения Δtпер U | Длительность перенапряжения | ΔtперU, длительность временного перенапряжения, с | Длительность перенапряжения |
| Коэффициент временного перенапряжения Kпер U |
- |
Kпер U, коэффициент временного перенапряжения | Коэффициент перенапряжения |
|
- |
Максимальное значение напряжения при перенапряжении |
- |
Максимальное значение напряжения при перенапряжении |
| Кратковременная доза фликера Pst | Кратковременная доза фликера Pst | PSt, кратковременная доза фликера | Кратковременная доза фликера |
| Длительная доза фликера PLt | Длительная доза фликера PLt | PLt, длительная доза фликера | Длительная доза фликера |
| Длительность импульса напряжения ΔtИ |
- |
- |
- |
| Амплитуда импульса напряжения UA | Значения импульсных напряжений |
- |
- |
| Среднеквадратическое значение напряжения информационных сигналов в электрической сети UИС | Напряжения сигналов, передаваемых по электрическим сетям |
- |
- |
| Установившееся отклонение напряжения δUУ |
- |
δUУ, установившееся отклонение напряжения, % |
- |
| Положительное отклонение напряжения U(+) | Положительное отклонение напряжения δU(+) |
- |
Положительное отклонение напряжения |
| Отрицательное отклонение напряжения U(-) | Отрицательное отклонение напряжения δU(-) |
- |
Отрицательное отклонение напряжения |
| Среднеквадратическое значение n-й гармонической составляющей напряжения U(n) |
- |
- |
- (Примечание: в ГОСТ 33073-2014 «гармоники напряжений» относятся к параметрам) |
| Среднеквадратическое значение m-й интергармонической составляющей напряжения U(m) |
- |
- |
- |
| Коэффициент m-й интергармонической составляющей напряжения |
- |
- |
Коэффициенты интергармонических составляющих напряжения |
|
- |
Интергармонические составляющие напряжения |
- |
- |
|
- |
Одиночные быстрые изменения напряжения |
- |
- |
| ГОСТ 8.655-2009 (редакция 2016) | СТО 56947007-29.200.80.180-2014 |
| Среднеквадратическое значение напряжения основной частоты U(1) |
- |
|
- |
U, действующее значение напряжения с учетом гармонических составляющих от 1 до n, кВ |
|
- |
U(n), действующее значение напряжения гармонических составляющих (n = 2 — 50), кВ |
|
- |
U(h), действующее значение напряжения интергармонических составляющих; |
| Отклонение среднеквадратического значения напряжения δU | δU, отклонение напряжения от номинального или согласованного значения, % согласно ГОСТ 32144-2013 (Примечание: в ГОСТ 32144-2013 нет такого параметра) |
| Среднеквадратическое значение напряжения прямой последовательности основной частоты U1 | U1, действующее значение напряжения прямой последовательности трехфазной системы междуфазных напряжений, кВ |
| Среднеквадратическое значение напряжения нулевой последовательности основной частоты U0 | U0, действующее значение напряжения нулевой последовательности трехфазной системы фазных напряжений, кВ |
| Среднеквадратическое значение обратной U2 последовательности основной частоты. | U2, действующее значение напряжения обратной последовательности трехфазной системы междуфазных напряжений, кВ |
| Угол фазового сдвига фU между напряжениями |
- |
| Значение частоты f |
- |
| ГОСТ 8.655-2009 (редакция 2016) | СТО 56947007-29.200.80.180-2014 | ГОСТ 33073-2014 |
| Среднеквадратическое значение фазного тока I |
- |
Сила фазных токов (среднеквадратичные значения) |
|
- |
I, действующее значение тока с учетом гармонических составляющих от 1 до n, А |
- |
| Среднеквадратическое значение фазного тока основной частоты I(1) | I(1), действующее значение тока основной частоты, А |
- |
| Среднеквадратическое значение тока прямой последовательности I1 основной частоты | I1, действующее значение тока прямой последовательности, А |
- |
| Среднеквадратическое значение тока обратной последовательности I2 основной частоты | I2, действующее значение тока обратной последовательности, А |
- |
| Среднеквадратическое значение тока нулевой последовательности I0 основной частоты | I0, действующее значение тока нулевой последовательности, А |
- |
| Среднеквадратическое значение n-й гармонической составляющей тока I(n) | I(n), действующее значение n-ой гармонической составляющей тока (до 50-го порядка), А | Гармоники тока |
| Среднеквадратическое значение m-й интегрармонической составляющей тока I(m) | I(h), действующее значение h-ой интергармонической составляющей тока (до 50-го порядка), А |
- |
| Суммарный коэффициент гармонических составляющих тока KI | KI, коэффициент искажения синусоидальности тока, % | Коэффициенты несинусоидальности тока |
| Коэффициент n-й гармонической составляющей тока KI(n) | KI(n), коэффициент n-ой гармонической составляющей тока (до 50-го порядка), %. |
- |
| Коэффициент m-й интергармонической составляющей тока KI(m) |
- |
- |
| Коэффициент несимметрии тока по нулевой последовательности K0I | K0I, коэффициент несимметрии тока по нулевой последовательности, % | Коэффициенты несимметрии нулевой последовательности |
| Коэффициент несимметрии тока по обратной последовательности K2I | K2I, коэффициент несимметрии тока по обратной последовательности, % | Коэффициенты несимметрии по обратной последовательности |
| Угол фазового сдвига между фазными токами основной частоты ФI |
- |
- |
|
- |
φUI, угол фазового сдвига между первыми гармониками фазного тока и соответствующего напряжения |
- |
| Угол фазового сдвига между фазным напряжением и одноименным током ФUI |
- |
- |
| Угол фазового сдвига между симметричными составляющими напряжения и одноименного тока прямой ФU1/1(I) последовательности | φUI1, угол фазового сдвига между током и напряжением прямой последовательности |
- |
| Угол фазового сдвига между симметричными составляющими напряжения и одноименного тока нулевой ФU0/0(I) последовательности | φUI0, угол фазового сдвига между током и напряжением нулевой последовательности |
- |
| Угол фазового сдвига между симметричными составляющими напряжения и одноименного тока обратной ФU2/2(I) последовательности | φUI2, угол фазового сдвига между током и напряжением обратной последовательности |
- |
| Угол фазового сдвига между n-ми гармоническими составляющими фазного напряжения и одноименного тока ФUI(n) | φUI(n), угол фазового сдвига n-ми гармоническими составляющими фазного тока и соответствующего напряжения |
- |
| ГОСТ 8.655-2009 (редакция 2016) | СТО 56947007-29.200.80.180-2014 | ГОСТ 33073-2014 |
|
- |
- |
Активная однофазная, трехфазная мощность |
|
- |
- |
Реактивная однофазная, трехфазная мощность |
|
- |
- |
Полная однофазная, трехфазная мощность (Примечание: в стандарте ошибочно указана суммарная мощность) |
| Активная однофазная, трехфазная мощность основной частоты P | Р(1)а, Р(1)в, Р(1)с Р(1), активная фазная, трехфазная мощность по первой гармонике, кВт, МВт |
- |
| Активная однофазная, трехфазная мощность в заданной полосе частот P(f) |
- |
- |
|
- |
Ра, Рв, Рс Р, активная фазная, трехфазная мощность с учетом гармонических составляющих от 1 до n (до 50-го порядка), Вт |
- |
| Активная однофазная, трехфазная мощность гармоник P(n) | Р(n)а, Р(n)в, Р(n)с, активная фазная мощность гармоник (до 50-го порядка) (до 50-го порядка), кВт |
- |
| Активная мощность нулевой последовательности P0(1) |
- |
- |
| Активная мощность прямой последовательности P1(1) | Р(1)1, активная трехфазная мощность прямой последовательности, кВт, МВт |
- |
| Активная мощность обратной последовательности P2(1) |
- |
- |
| Реактивная мощность однофазная, трехфазная основной частоты Q | Q(1)а, Q(1)в, Q(1)с, Q(1), реактивная фазная, трехфазная мощность по первой гармонике, квар, Мвар |
- |
| Реактивная мощность однофазная, трехфазная в заданной полосе частот Q(f) |
- |
- |
|
- |
Qа, Qв, Qс, Q, реактивная фазная, трехфазная мощность с учетом гармонических составляющих от 1 до n (до 50-го порядка), квар, Мвар |
- |
| Реактивная мощность однофазная, трехфазная гармоник Q(n) |
- |
- |
| Реактивная мощность нулевой последовательности Q0(1) |
- |
- |
| Реактивная мощность прямой последовательности Q1(1) | Q(1)1, реактивная трехфазная мощность прямой последовательности, квар, Мвар |
- |
| Реактивная мощность обратной последовательности Q2(1) |
- |
- |
| Полная мощность однофазная, трехфазная основной частоты S | S(1)а, S(1)в, S(1)с, S(1), полная фазная, трехфазная мощность по первой гармонике, кВА, МВА |
- |
| Полная мощность однофазная, трехфазная в заданной полосе частот S(f) |
- |
- |
|
- |
Sа, Sв, Sс, S, полная фазная, трехфазная мощность с учетом гармонических составляющих от 1 до n, (до 50-го порядка), кВА, МВА |
- |
| Полная мощность однофазная, трехфазная гармоник S(n) |
- |
- |
| Полная мощность нулевой последовательности S0(1) |
- |
- |
| Полная мощность прямой последовательности S1(1) |
- |
- |
| Полная мощность обратной последовательности S2(1) |
- |
- |
|
- |
cos φ, Км, коэффициент мощности | Коэффициенты мощности |
| ГОСТ 8.655 −2009 (редакция 2016) | СТО 56947007-29.200.80.180-2014 |
| Активная фазная, трехфазная энергия, WP | Wа, активная энергия, кВт·ч |
| Активная фазная, трехфазная энергия первой гармоники, WP(1) | Wа(1), активная энергия первой гармоники, кВт·ч |
| Реактивная фазная, трехфазная энергия, WQ | Wр, реактивная энергия, квар·ч |
| Реактивная фазная, трехфазная энергия первой гармоники, WQ(1) | Wр(1) , реактивная энергия первой гармоники, квар·ч |
| Полная фазная, трехфазная энергия, WS |
- |
| Полная фазная, трехфазная энергия первой гармоники, WS(1) |
- |
|
- |
Wа(1)1, активная энергия прямой последовательности, кВт·ч |
|
- |
Wр(1)1, реактивная энергия прямой последовательности, квар·ч |
- Состав параметров и показателей в стандартах отличается. В отсутствии актуального стандарта на методику определения фактического вклада электроприемников в уровень искажений измерение некоторых параметров может быть избыточным (сейчас каждый прибор должен формировать более 600 значений каждые 3 секунды).
- Не для всех параметров в действующих нормах приведены методы измерений (это относится к параметрам мощности, углам фазовых сдвигов).
- В СТО 56947007-29.200.80.180-2014 под мощностью подразумевается сумма мощностей 50-ти гармонических составляющих, а в ГОСТ Р 8.655-2009 (Изм.1) — полные мощности в заданной полосе частот.
- В СТО 56947007-29.200.80.180-2014 перечислены полные RMS-значения токов и напряжений, включающие 50 гармонических составляющих, а в других стандартах — RMS-значения токов и напряжений включают все спектральные составляющие (в том числе гармонические, интергармонические составляющие, информационные сигналы).
- В ГОСТ Р 8.655-2009 (Изм.1) и СТО 56947007-29.200.80.180-2014 не уточняется, что означают и как вычисляются мощности, углы фазовых сдвигов для гармонических составляющих, в то время как в качестве результатов измерения гармонических составляющих напряжений в соответствии с ГОСТ 32144-2013 и ГОСТ 30804.4.30-2013 должны использоваться гармонические подгруппы.
- Метод измерения установившегося отклонения напряжения приведен в ГОСТ 30804.4.30-2013 в виде ссылки на недействующий стандарт ГОСТ 13109-97, то есть фактически метод измерения данного ПКЭ не определен.
- В СТО 56947007-29.200.80.180-2014 величины, характеризующие несинусоидальность, учитывают гармонические/интергармонические составляющие до 50-го порядка, а в других стандартах — до 40-го порядка.
- Смысл некоторых параметров (например, «угол фазового сдвига фU между напряжениями») можно трактовать весьма широко.
- Для параметра «отклонение частоты» требуется формировать значения на интервалах 1 минута и 30 минут (см. СТО 56947007-29.200.80.180-2014 и ссылочный документ — распоряжение ФСК от 6 июня 2012 года № 377р «Об утверждении основных технических требований к созданию системы мониторинга и управления качеством электроэнергии в ОАО „ФСК ЕЭС“» [17]), однако согласно ГОСТ 30804.4.30-2013 объединение измерений для частоты не предусмотрено.
- приложение к техническому регламенту ТР ТС 020/2011 включает стандарты ГОСТ 32144-2013, ГОСТ 32145-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Контроль качества электрической энергии в системах электроснабжения общего назначения» [18], ГОСТ 30804.4.30-2013, ГОСТ 30804.4.7-2013 и ГОСТ Р 51317.4.15-2012, однако ГОСТ 32145-2013 не действует с 2015 года;
- формально действующие на данный момент документы РД 153-34.0-15.502-2002 и РД 153-34.0-15.501-00 «Методические указания по контролю и анализу качества электрической энергии в системах энергоснабжения общего назначения. Часть 1. Контроль качества электрической энергии» [19] тесно связаны с недействующим документом ГОСТ 13109-97;
- ГОСТ 30804.4.30-2013 содержит множество ссылок на ГОСТ 13109-97, из-за чего, например, неочевиден способ объединения параметров и показателей, определяемых коэффициентами (можно вычислять объединенный коэффициент гармонических составляющих, несимметрии из множества других коэффициентов, как предусмотрено в ГОСТ 30804.4.30-2013 для показателей из ГОСТ 13109-97 или вычислять объединенный коэффициент на основе объединенных значений токов/напряжений).
- температуры окружающего воздуха;
- атмосферного давления;
- относительной влажности;
- напряжения питания СИ;
- частоты питающей сети.
- фазные напряжения (в месте, где возможно провести такие измерения);
- фазные токи;
- фазные полные мощности;
- фазные активные мощности;
- фазные реактивные мощности;
- фазные коэффициенты мощности.
* * *
Таким образом, для эффективной разработки и внедрения средств и систем измерения качества электроэнергии необходимо продолжить работу по гармонизации государственных и корпоративных технических стандартов. Известно, что работа по анализу существующих нормативных документов и разработке предложений по совершенствованию нормативных документов в области обеспечения установленных норм качества намечена в рамках дорожной карты «Энерджинет». Среди возможных направлений такой работы можно назвать актуализацию стандарта на методику определения фактического вклада электроприемников в уровень искажений, уточнение состава параметров и показателей качества электроэнергии и методик их измерений. Кроме того, представляется целесообразным:- для каждой измеряемой величины привести дополнительные (к указанным в ГОСТ 30804.4.30-2013) ограничения на использование измерительных трансформаторов с учетом информации, содержащейся в техническом отчете IEC/TR 61869-103:2012 Instrument transformers — The use of instrument transformers for power quality measurement [20] и данных производителей измерительных трансформаторов;
- учесть при переработке нормативных документов структуру СИ КЭ и способы передачи информации, предусмотренные в стандартах серии IEC 61850 (IEC 61850 Part 90-17 Using IEC 61850 to transmit power quality data [21]);
- учесть положения стандарта IEEE Standard 519-2014 IEEE Recommended Practice and Requirements for Harmonic Control in Electric Power Systems [22] (например, разделение понятий «коэффициент мощности» и «cos φ»);
- уточнить методы проведения измерений при проверке условий испытаний КЭ, неудовлетворительные результаты проверки использовать аналогично причинам маркирования;
- полноценно учитывать методы измерения КЭ не только в СИ, но и в эталонах, применяемых для поверки (известно, что распространенные калибраторы могут формировать подгруппы, состоящие только из единственной гармонической спектральной составляющей).
Литература
- План мероприятий (дорожная карта) «Энерджинет» Национальной технологической инициативы.
- О некоторых мерах по повышению энергетической и экологической эффективности российской экономики. Указ президента РФ от 4.06.2008 № 889, http://graph.document.kremlin.ru/doc.asp?ID=46255 // Российская газета — Федеральный выпуск. — 2008 — № 4680.
- Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации. Федеральный закон от 23.11.2009 № 261-ФЗ // Российская газета — Федеральный выпуск. — 2009 — № 5050.
- Типовой стандарт. Техническая политика. Системы учета электрической энергии с удаленным сбором данных оптового и розничных рынков электрической энергии на объектах дочерних и зависимых обществ ОАО «Россети». СТО 34.01-5.1-002-2014
- ГОСТ 32144-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения. — М.: Стандартинформ, 2014. — 16 с.
- ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008). Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии. — М.: Стандартинформ, 2014. — 52 с.
- ГОСТ 30804.4.7-2013 (IEC 61000-4-30:2009). Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств. — М.: Стандартинформ, 2013. — 34 с.
- ГОСТ 33073-2014. Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения. — М.: Стандартинформ, 2015. — 81 с.
- Изменение № 1 ГОСТ Р 8.655-2009 Государственная система обеспечения единства измерений (ГСИ). Средства измерений показателей качества электрической энергии. Общие технические требования (с Поправкой). ИУС № 3, 2016. — 23 с.
- ГОСТ Р 51317.4.15-2012 (IEC 61000-4-15:2010) Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования. — М.: Стандартинформ, 2014. — 33 с.
- СТО 56947007-29.200.80.180-2014. Преобразователи измерительные для контроля показателей качества электрической энергии. Типовые технические требования. — М.: ОАО «ФСК ЕЭС», 2014. — 34 с.
- ТР ТС 020/2011. Электромагнитная совместимость технических средств — 2011, официальный сайт Комиссии таможенного союза (http://www.tsouz.ru).
- СТО 34.01-39.1-001-2015. Регламент организации и проведения контроля и мониторинга качества электрической энергии в электросетевом комплексе ПАО «Россети» — М.: ПАО «Россети», 2015. — 37 с.
- ГОСТ Р 54130-2010 Качество электрической энергии. Термины и определения — М.: Стандартинформ, 2012. — 32 с.
- РД 153-0-15.502-2002 Методические указания по контролю и анализу качества электрической энергии в системах электроснабжения общего назначения. Часть 2. Анализ качества электрической энергии ФР.1.34.2003.00822. // Правила. Методики. Инструкции. Вып.18. / Министерство энергетики РФ. — М.: ЗАО «Энергосервис», 2003 год. — 36с.
- ГОСТ 13109-97. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения. — М.: Стандартинформ, 2006. — 33 с.
- Об утверждении основных технических требований к созданию системы мониторинга и управления качеством электроэнергии в ОАО «ФСК ЕЭС». Распоряжение ОАО «ФСК ЕЭС» от 06.06.2012 № 377р. — М.: ОАО «ФСК ЕЭС», 2012. — 31 с.
- ГОСТ 32145-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Контроль качества электрической энергии в системах электроснабжения общего назначения — М.: Стандартинформ, 2014. — 28 с.
- РД 153-34.0-15.501-00 Методические указания по контролю и анализу качества электрической энергии в системах энергоснабжения общего назначения. Часть 1. Контроль качества электрической энергии ФР 1.34.2001.00230. // Правила. Методики. Инструкции. Вып.14. / Минэнерго России. — М.: ЗАО «Энергосервис», 2004. — 76с.
- IEC/TR 61869-103:2012. Instrument transformers — The use of instrument transformers for power quality measurement — IEC, 2012 — 88 с.
- IEC 61850 Part 90-17: Using IEC 61850 to transmit power quality data — IEC, 2017.
- IEEE Standard 519-2014 IEEE Recommended Practice and Requirements for Harmonic Control in Electric Power Systems — IEEE, 2014.
