При настройке контроллеров, с точки зрения функциональности МЭК 61850, пользователь самостоятельно определяет структуру информационной модели физического устройства: число логических устройств, число и тип реализуемых логических узлов и число и тип реализуемых в логических узлах общих классов данных (CDC). Далее пользователем производится назначение внутренних сигналов контроллера на созданные объекты данных информационной модели. На рис. 1 - 3 проиллюстрировано, как это происходит. В правой области экрана представлена структура создаваемой пользователем информационной модели. В левой области представлен перечень объектов данных (обязательных и необязательных для реализации согласно МЭК 61850) логического узла GGIO, который выделен пользователем в правой области. Пользователь самостоятельно может определить какие объекты данных будут реализованы в логическом узле GGIO.
WAGO-InformationModel
Рис. 1. Создание информационной модели при настройке контроллера
WAGO-GGIO

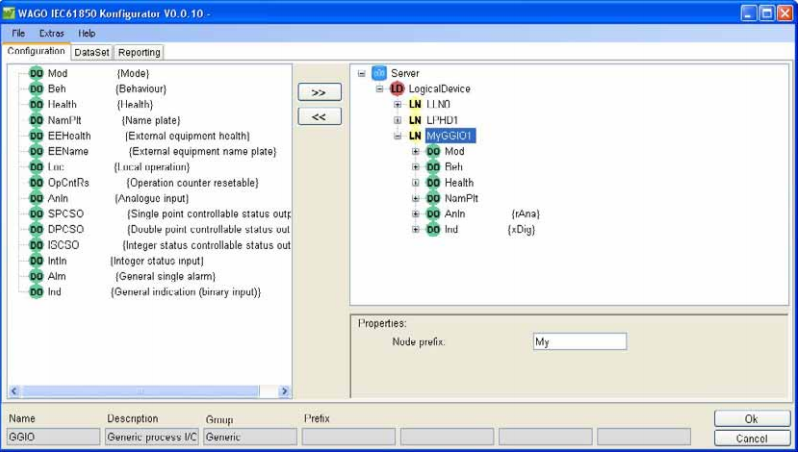

Рис. 2. Определение набора объектов данных для логического узла GGIO.
WAGO-Mapping
Рис. 3. Назначение внутренних сигналов на атрибуты данных логического узла GGIO.
Также пользователь обладает возможностью создания наборов данных, управляющих блоков передачей отчетов и GOOSE-сообщений.
