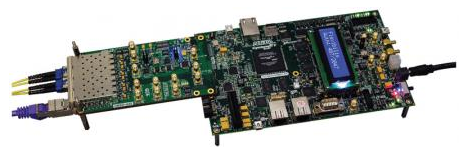

dev_brdКомплект ориентирован на разработку устройств, работающих под ОС Linux, обеспечивающих поддержку протоколов сетевого резервирования HSR и синхронизации времени PTP . Аппаратная часть комплекта состоит из платы разработчика "Cyclone V SX development board" от Altera, оснащенная процессором Cortex A9 и ПЛИС на основе программируемой пользователем вентильной матрицы (FPGA), а также переферийной платы от Terasic c SFP-разъёмами. Аппаратная архитектура платы разработчика позволяет решать наиболее критичные ко времени выполения низкоуровневые задачи на ПЛИС. При рассмотрении протоколов HSR и PTP к подобным задачам относятся:
  • Передача кадров по HSR-кольцу;
  • Извлечение меток времени и их проставление для пакетов PTP.
Высокоуровневые задачи, к которым относятся:
  • Запуск ОС;
  • Реализация протокола обнаружения неполадок "HSR Supervision";
  • Реализация стека протокола PTP;
  • Алгоритм выбора лучшего источника времени "Best Master Clock";
решаются на центральном процессоре. В качестве программной части предлагается использовать проверенные на совместимость с комплектом продукты компании Flexibilis. Источник: Flexibilis.com
