Типовая система мониторинга переходных режимов состоит из регистраторов (также известных как PMU - Phasor Measurement Unit) и концентраторов векторных измерений (PDC - Phasor Data Concentrator). В таких системах регистраторы размещаются на энергообъектах и передают данные концентраторам в режиме реального времени. Для того, чтобы на практике ознакомится с работой таких систем, не обязательно иметь физические устройства, а можно воспользоваться открытыми программными эмуляторами, что особенно актуально в образовательных целях.
Например, можно обратить внимание на проект
iPDC, включающий в себя как эмулятор регистратора переходных режимов, так и эмулятор концентратора данных векторных измерений.
Эмулятор регистратора - iPDC - способен формировать данных в соответствии со стандартом IEEE C37.118 и прошел проверку работоспособности с использованием программы
The PMU Connection Tester (кстати, этот инструмент мы использовали при
тест-драйве регистратора переходных режимов ТПА-02 производства Прософт-Системы). Эмулятор iPDC обладает следующими отличительными особенностями:
- может формировать кадры с данными из файла формата csv;
- поддерживает передачу данных по протоколам TCP и UDP;
- на одном ПК возможен запуск нескольких экземпляров эмулятора;
- поддерживает частоты 50 и 60 Гц;
- обладает графическим интерфейсом;
- бесплатен.

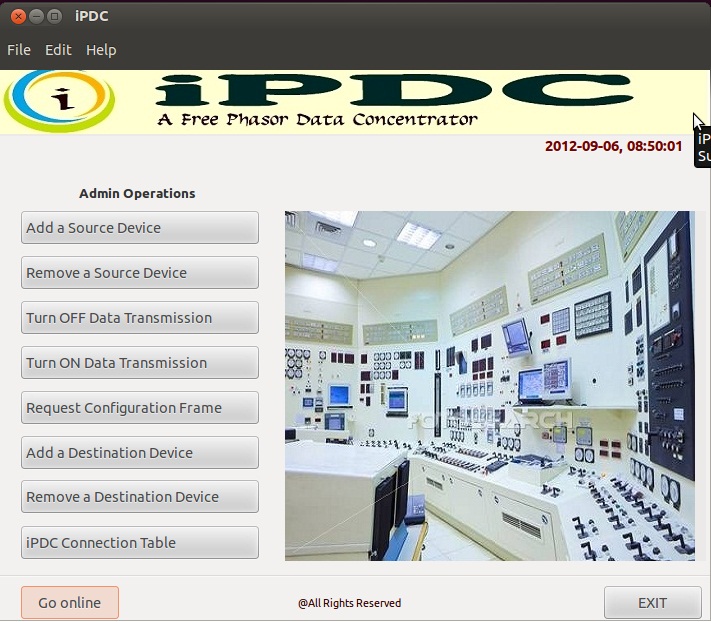

Эмулятор концентратора данных векторных измерений - iPDC - также выполнен в соответствии со стандартом IEEE C37.118. iPDC может:
- принимать данные от регистраторов переходных режимов и других концентраторов;
- формировать кадры, комбинируя данные от разных источников в соответствии с их метками времени;
- выполнять передачу данных другим концентраторам;
- записывать данные в базу данных MySQL;
- поддерживает подключение как по TCP, так и по UDP;
- бесплатен.
Появление большого числа бесплатных эмуляторов, таких как обозначенные выше, - несомненный плюс для образовательных учреждений.
