Функция контроля синхронизма в ИЭУ SIPROTEC 5
2014-02-07T08:00:26+04:00
Siemens опубликовала методические указания по реализации функции контроля синхронизма для полуторной схемы РУ в ИЭУ SIPROTEC 5. Полуторная схема отличается тем, что выбор пары напряжений, чей синхронизм контролируется для управления выключателем, зависит от...
Siemens опубликовала методические указания по реализации функции контроля синхронизма для полуторной схемы РУ в ИЭУ SIPROTEC 5. Полуторная схема отличается тем, что выбор пары напряжений, чей синхронизм контролируется для управления выключателем, зависит от топологии первичной схемы.

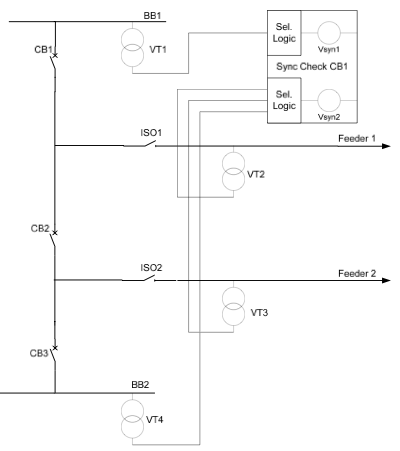

Сначала рассматривается логика выбора напряжений VSYN1 и VSYN2 для контроля синхронизма на выключателе CB1 (рис.1). Для выключателя CB3 логика будет строиться по аналогичному принципу.
Рис.1
Со стороны шин возможно использование только ТН VT1, его измерения напряжений принимаются за VSYN1. Далее необходимо рассмотреть возможные варианты топологии схемы:
Если линейный разъединитель ISO1 замкнут, то второе напряжение для контроля синхронизма VSYN2 следует брать от ТН VT2;
Если линейный разъединитель ISO1 разомкнут, а выключатель CB2 и линейный разъединитель ISO2 замкнуты, то второе напряжение для контроля синхронизма VSYN2 следует брать от ТН VT3;
Если линейные разъединители ISO1 и ISO2 разомкнуты, а выключатели CB1 и CB2 замкнуты, то второе напряжение для контроля синхронизма VSYN2 следует брать от ТН VT4.
Логика выбора напряжений VSYN1 и VSYN2 для контроля синхронизма на выключателе CB2 следующая:
VSYN1 берется с ТН VT2 если линейный разъединитель ISO1 замкнут или с ТН VT1 если линейный разъединитель ISO1 разомкнут, а выключатель CB1 замкнут;
VSYN2 берется с ТН VT3 если линейный разъединитель ISO2 замкнут или с ТН VT4 если линейный разъединитель ISO2 разомкнут, а выключатель CB3 замкнут (рис.2).
Рис.2
Реализация описанной выше логики выбора пары напряжений производится при конфигурировании ИЭУ:
Задаются точки измерений, соответствующие входным сигналам напряжений;
Определяются связи точек измерений с функциональными группами;
